在小米十五周年戰略發布會上，雷軍為我們帶來了小米自研芯片最新，也是最強大的成功：玄戒O1。
玄戒O1自公布之日起，關于它就始終爭論不休。今天我們用五個問題，來完全解讀玄戒O1。
1、小米玄戒O1是自研的嗎？

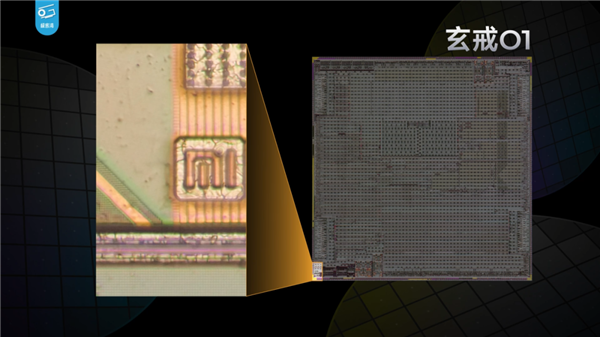

這里我們引用@極客灣Geekerwan的資料。在玄戒O1的金屬層，我們能清楚地看到小米留下的Mark。

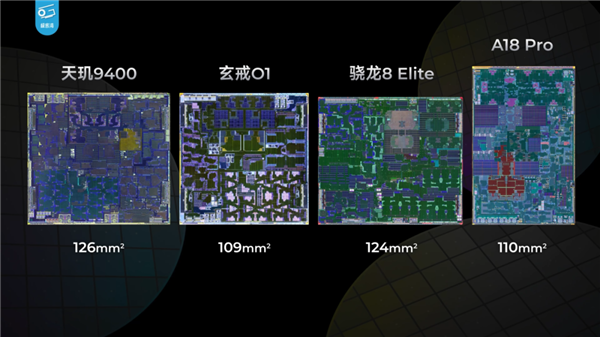

其次，在Dieshot層面，我們也能看到玄戒O1的芯片設計和天璣9400、驍龍8至尊版、蘋果A18 Pro等臺積電代工的芯片完全不一樣，可以斷定玄戒O1并非Google Tensor G系列芯片那樣購買成品方案的結果，而是小米自行設計的。但受制于技術和專利壁壘，玄戒O1并未集成5G基帶，而是外掛了一顆聯發科T800 5G基帶，僅此而已。
2、使用arm公版架構也能算自研嗎？
答案是：是的。

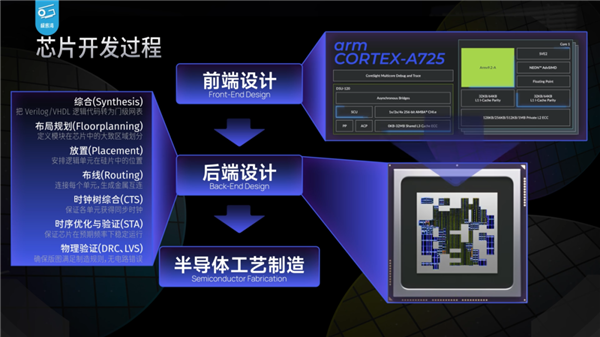

arm架構僅僅是一個框架，做芯片不是單純選擇某種架構然后堆砌即可，而是要工程師進行后端設計。綜合設計、布局規劃、放置、布線、時鐘樹綜合、時序優化與驗證、物理驗證等等都需要工程師自行努力，沒有一個參考答案來選擇。
3、玄戒O1真有曝光吹的這么神嗎？
有的，兄弟，甚至比曝光還猛！

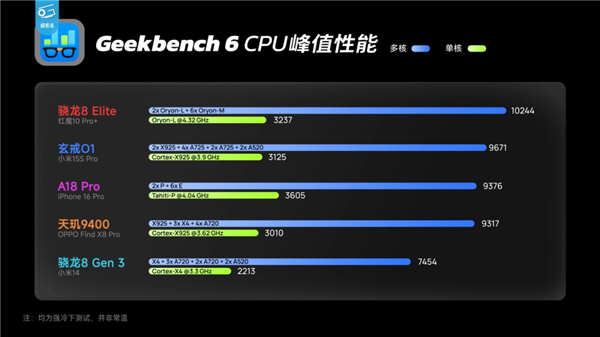

根據@極客灣Geekerwan的詳細測試，玄戒O1的CPU單核峰值性能超越了天璣9400，逼近驍龍8至尊版，多核峰值超越了天璣9400與蘋果A18 Pro。

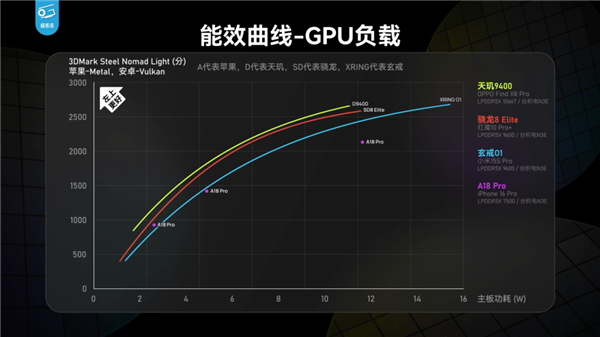

GPU方面，由于缺少獨立的大SLC緩存，玄戒O1的性能相對驍龍8至尊版和天璣9400略遜一籌，但仍全面超越了蘋果A18 Pro。
4、使用臺積電制造也算是自研嗎？
實際上，在芯片制造業內自主設計加代工制造的方案相當普遍。在桌面端的AMD、Intel、NVIDIA均有采用臺積電代工的經歷，移動端的蘋果、高通、聯發科也都是使用臺積電成熟的3nm工藝進行代工。
使用代工并非就不是自研，在遭到制裁前，華為也在同臺積電合作生產旗艦芯片——追求先進工藝和芯片自主設計研發并不沖突。
最后一個問題：玄戒O1代表著什么？
正如央視所言，玄戒O1的正式推出，代表著小米成為了繼蘋果、高通、聯發科后，第四家能夠自主設計研發3nm芯片的企業，也是繼華為、三星、蘋果后第四家能夠自主設計研發芯片的手機廠商。
一顆全新的芯片帶給市場的，不僅是多一個選項這么簡單，更是代表著國產廠商有能力去設計屬于自己的芯片，能為半導體產業積累更多經驗，從設計芯片起步，一步步走向自主設計 生產的全鏈路打通。
多一分耐心，少一分戾氣，對此，你怎么看？
